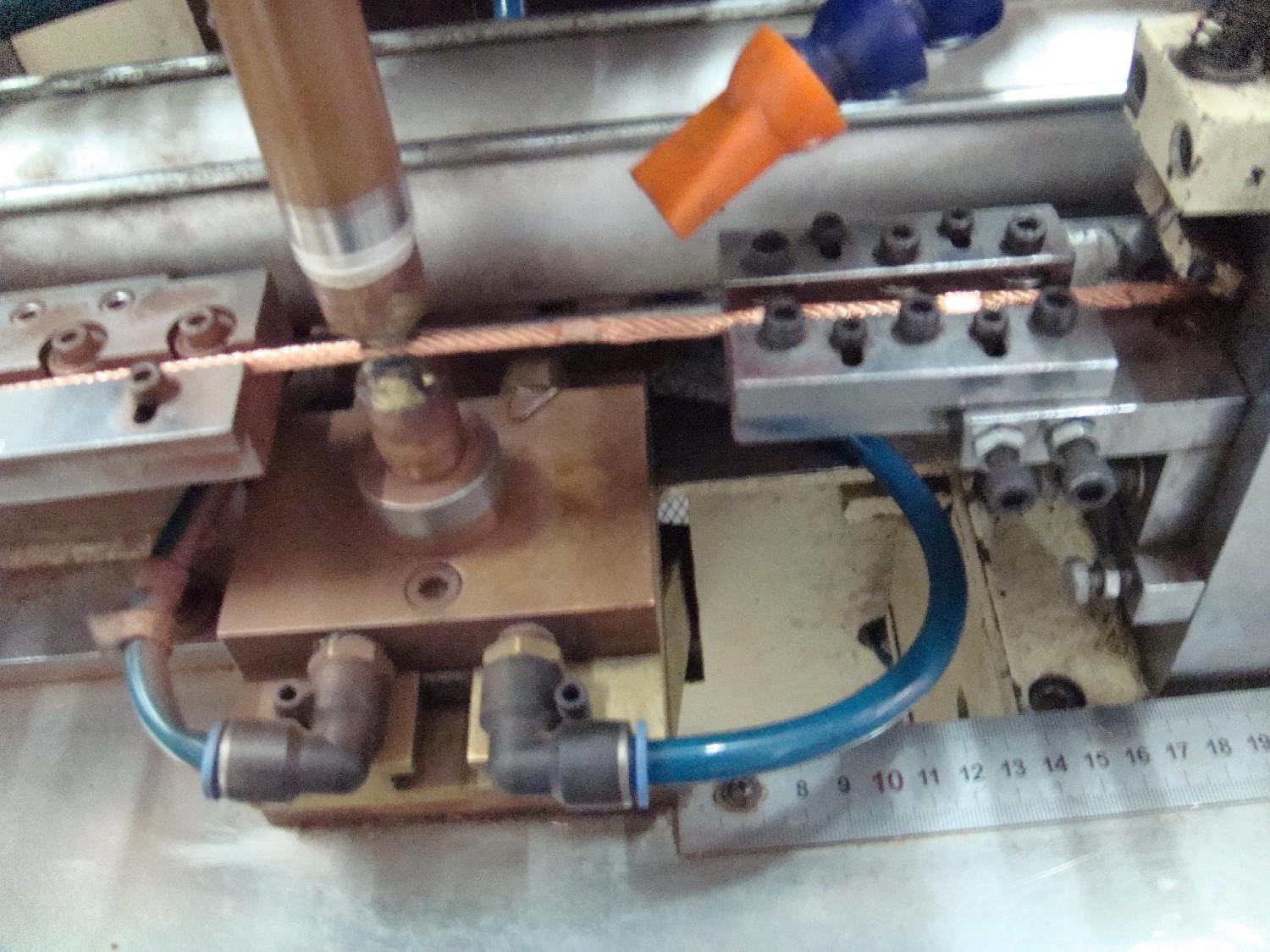

全自动编织线焊接设备

全自动编织线自动焊机采用交流焊接电源焊接，与储能点焊接机比较具有焊接速度快、时间可调、电流可控等的优点。本机采用了可控硅作无触点开关，具有结构合理，使用简单，维修方便，外形美观等特点。本机适用于继电器编织线的自动焊接，所有动作用PLC及人机界面触摸屏进行控制，从而使整机操作简洁方便成为高可靠性、高精度控制的机电一体化设备。

1、主要技术规格

（1）额定功率：约100KVA

（2）电    源：380V+N/50Hz

（3）气    源：0.6Mpa 气罐容积大于0.9立方

（4）冷 却 水：自来水或洁净水

（5）电极最大行程20mm

（6）效 率：15-37只/分钟

（7）焊接电流持续时间约0.5s

（8）焊接能力：铜编织线1.5-6平方、铜编绞线1.5-5平方

（9）焊接压力调节范围小于2000N

4、外形尺寸(长×宽×高)

机架1150×580×1350（mm）

5、重量约355KG
